Misuratori di portata
Misuratori di portata per liquidi, gas e vapore
I misuratori di portata permettono di controllare la quantità di fluido che attraversa una tubazione in un determinato intervallo di tempo. La scelta della tecnologia dipende dal fluido, dal campo di portata e dalle condizioni operative dell’impianto.
G.M. Consulting propone soluzioni per la misura di portata volumetrica e massica nei settori Oil & Gas, Power, chimico e nei servizi industriali. Ti supportiamo nella selezione dello strumento, nel dimensionamento e nella definizione di materiali, connessioni e segnali, con assistenza tecnica e supporto post-vendita.
Le tecnologie di misura disponibili
Apri le schede per conoscere il principio di funzionamento, le applicazioni e i dati necessari per scegliere il misuratore.
Misuratori di portata magnetici
Utilizzati per misurare la portata di fluidi conduttivi, come l’acqua, i liquidi di processo e i fluidi chimici.

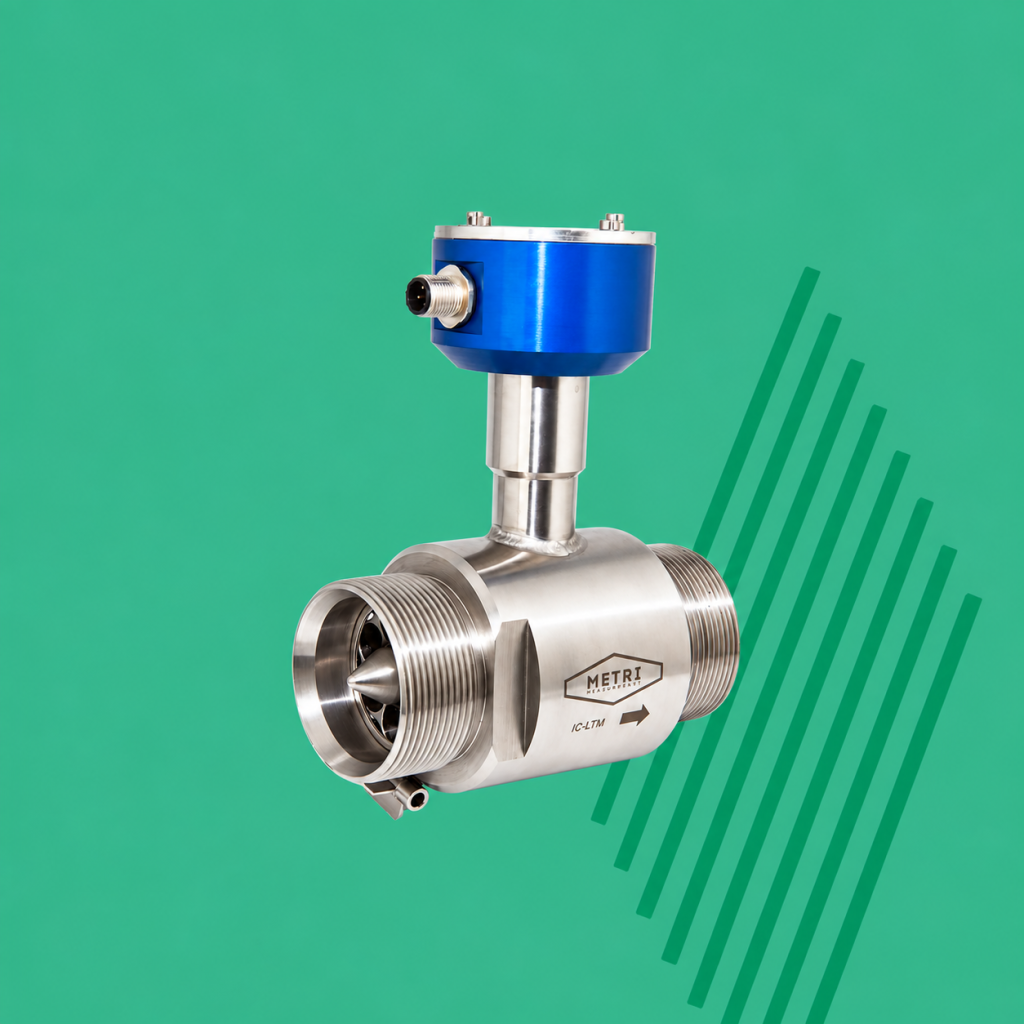

Misuratori di portata a turbina
Utilizzati per misurare la portata di fluidi di media bassa viscosità, attraverso la rotazione di una turbina.
Misuratori di portata Vortex
Strumenti affidabili e versatili per la misura della portata di fluidi come vapore, gas e liquidi.
Misuratori di portata a tubo di Pitot
Utilizzati per misurare la velocità e la portata di fluidi sfruttando la differenza di pressione tra la pressione totale e la pressione statica del fluido.
Misuratori di portata massici termici
Utilizzati per misurare direttamente la portata massica di gas, sfruttando la variazione di temperatura causata dal flusso del fluido su un sensore riscaldato.
Misuratori di portata Coriolis
Utilizzati per misurare direttamente la portata e la densità dei fluidi, sfruttando la forza di Coriolis generata dal movimento del fluido attraverso un tubo vibrante.
Misuratori di portata ad ultrasuoni
Utilizzati per misurare la portata di fluidi liquidi e gassosi, sfruttando la variazione del tempo di transito o l’effetto Doppler delle onde ultrasoniche trasmesse attraverso il fluido.
Quale misuratore di portata scegliere?
Questo confronto offre un primo orientamento. L’idoneità e le prestazioni vanno confermate sul modello selezionato e sulle condizioni effettive del processo.
| Tecnologia | Applicazioni da valutare | Aspetti da verificare |
|---|---|---|
| Elettromagnetici (magnetici) | Acqua, acque reflue e liquidi conduttivi. | Conducibilità minima, compatibilità di rivestimento ed elettrodi, riempimento del tubo. |
| Coriolis | Misura diretta della portata massica di liquidi e gas, secondo modello. | Campo di portata, perdita di carico, densità e presenza di più fasi. |
| Ultrasuoni | Liquidi e gas con strumenti dedicati; versioni clamp-on per misura dall’esterno della tubazione. | Proprietà del fluido, materiale e spessore del tubo, condizioni per la trasmissione acustica. |
| Vortex | Vapore, gas e liquidi nei servizi industriali e nelle reti di processo. | Portata minima, tratti rettilinei e compensazione per la misura massica di gas e vapore. |
| Massici termici | Misura della portata massica di aria e gas. | Composizione del gas, taratura, umidità e condizioni operative. |
| Turbina | Liquidi puliti a viscosità compatibile; gas con modelli dedicati. | Viscosità, pulizia del fluido, parti mobili e condizioni di taratura. |
| Tubo di Pitot | Misura tramite pressione differenziale su liquidi, gas e vapore, secondo configurazione. | Profilo di flusso, densità, pressione differenziale disponibile e installazione. |
Portata volumetrica e massica: qual è la differenza?
La portata volumetrica esprime il volume che passa nell’unità di tempo, per esempio in m³/h o l/min. La portata massica esprime invece la massa, per esempio in kg/h. Le due grandezze sono legate dalla densità del fluido.
Per gas e vapore è importante specificare pressione e temperatura. Quando una portata è espressa in Nm³/h o Sm³/h, devono essere indicate anche le condizioni di riferimento utilizzate. Queste informazioni sono necessarie per confrontare correttamente i dati e dimensionare lo strumento.
Come definire la misura per il tuo impianto
Per confrontare le soluzioni, raccogli i seguenti dati:
- Fluido: nome, composizione, stato fisico ed eventuale presenza di solidi, bolle o condensa.
- Portata: minima, normale e massima, con unità di misura e condizioni di riferimento.
- Processo: pressione e temperatura di esercizio e di progetto.
- Tubazione: DN, diametro interno, materiale, attacchi e spazio per l’installazione.
- Misura richiesta: portata volumetrica o massica, accuratezza e necessità di totalizzazione.
- Integrazione: alimentazione, uscite, protocolli ed eventuali requisiti per aree classificate.
Se devi sostituire uno strumento, indica anche marca e modello e i dati riportati sulla targhetta. G.M. Consulting ti aiuta a individuare una configurazione compatibile con le esigenze del processo.
Domande frequenti sui misuratori di portata
Quale misuratore scegliere per l’acqua?
Per acqua con conducibilità sufficiente si può valutare un elettromagnetico. Se si cerca una misura dall’esterno della tubazione, gli ultrasuoni clamp-on possono essere un’alternativa, previa verifica del tubo e del fluido. La scelta dipende anche da portata, accuratezza e condizioni di installazione.
Quale tecnologia è adatta a gas e vapore?
Per i gas si possono valutare massici termici, Coriolis, ultrasuoni, Vortex o sistemi a pressione differenziale, in base all’applicazione. Per il vapore sono comunemente impiegati Vortex e sistemi a pressione differenziale. La misura massica richiede di considerare le proprietà del fluido e l’eventuale compensazione.
È possibile misurare senza tagliare la tubazione?
I misuratori a ultrasuoni clamp-on utilizzano sensori installati all’esterno. L’applicabilità dipende da materiale, spessore e stato della tubazione, dal fluido e dalle condizioni operative; deve essere verificata prima della scelta.
Basta conoscere il DN per scegliere lo strumento?
No. Servono anche portata minima e massima, proprietà del fluido, pressione e temperatura. Il solo diametro della tubazione non consente di confermare il campo di misura né l’accuratezza ottenibile.
Hai bisogno di confrontare più tecnologie?
Descrivi il fluido e le condizioni di lavoro: ti supportiamo nella scelta del misuratore e nella preparazione del preventivo.
In G.M. Consulting S.a.s. troverai
Offerte rapide, grazie al nostro database consolidato nel tempo
Ricerca personalizzata per trovare il prodotto adatto alle esigenze del cliente
Servizio in campo per start-up e manutenzione
Richiedi preventivo
Indica nel messaggio il fluido, la portata minima e massima, pressione, temperatura e DN della tubazione. Specifica se ti serve una misura volumetrica o massica e se devi sostituire uno strumento esistente.
