Misuratori di portata elettromagnetici
Misuratori di portata

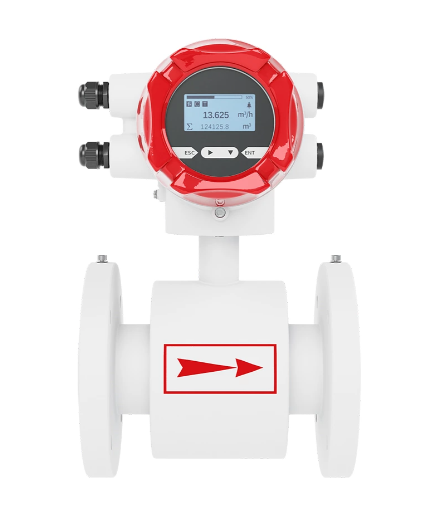

Misuratori di portata elettromagnetici per acqua e liquidi industriali
I misuratori di portata elettromagnetici, chiamati anche misuratori di portata magnetici, misurano la portata volumetrica di liquidi elettricamente conduttivi. Sono impiegati per acqua, acque reflue, soluzioni chimiche e liquidi di processo, scegliendo materiali e configurazione in base all’applicazione.
G.M. Consulting ti supporta nella selezione del misuratore, valutando fluido, conducibilità, portata, pressione, temperatura e collegamento al sistema di controllo.
Senza parti mobili
DN da dimensionare
Protezione secondo modello
Segnali secondo configurazione
Oil & Gas · Chimico · HVAC
Come funziona un misuratore elettromagnetico
Il principio di misura si basa sulla legge di Faraday: il liquido conduttivo attraversa un campo magnetico e genera una tensione rilevata dagli elettrodi. Il trasmettitore ricava la velocità del liquido e la portata volumetrica. Il sensore non richiede parti mobili; rivestimento ed elettrodi devono essere compatibili con il fluido.
Vantaggi principali
Non sei sicuro se il misuratore magnetico è la tecnologia giusta per il tuo processo?
Caratteristiche tecniche e configurazione
Diametri, pressione, temperatura, protezione e opzioni disponibili dipendono dal modello selezionato. La configurazione va confermata sulla relativa scheda tecnica, in base ai dati del processo.
Diametri nominali
DN da dimensionare
Pressione nominale
Secondo attacchi e modello
Temperatura di processo
Secondo rivestimento e modello
Grado di protezione
Protezione secondo modello
Attacchi al processo
Da definire con la tubazione
Trasmettitore
Compatto o remoto, secondo modello
Come scegliere il misuratore magnetico
Per dimensionare lo strumento occorrono la portata minima, normale e massima, il diametro interno della tubazione e la conducibilità del liquido. Per fluidi chimici, comunicare anche composizione, concentrazione e temperatura: questi dati guidano la scelta del rivestimento e degli elettrodi.
In presenza di solidi, indicare concentrazione e caratteristiche delle particelle. Per installazioni all’aperto, in pozzetti o in ambienti classificati, specificare condizioni ambientali, protezione e certificazioni richieste.
Installazione e limiti di impiego
Nei comuni modelli per tubazioni piene, il tubo di misura deve restare completamente riempito. Orientamento, collegamenti equipotenziali e tratti rettilinei vanno definiti secondo il manuale del costruttore. Bolle d’aria, depositi sugli elettrodi o una conducibilità insufficiente possono compromettere la misura.
La tecnologia non è indicata per gas, vapore o liquidi non conduttivi. Per confrontare le alternative consulta la categoria misuratori di portata oppure richiedi una valutazione del processo.
Settori di applicazione
Domande frequenti
Misuratore magnetico ed elettromagnetico sono la stessa cosa?
Sì. Nel contesto della misura di portata, “magnetico” è una forma abbreviata comunemente usata per indicare il misuratore elettromagnetico basato sulla legge di Faraday.
Quali liquidi possono essere misurati?
Acqua, acque reflue, soluzioni chimiche e altri liquidi con conducibilità sufficiente per il modello scelto. Per liquidi corrosivi o abrasivi occorre verificare anche la compatibilità di rivestimento ed elettrodi. Non è sufficiente che il liquido sia conduttivo per garantire l’idoneità dello strumento.
Qual è la conducibilità minima richiesta?
La soglia dipende dal modello e dall’applicazione. Va verificata sulla scheda tecnica insieme alla conducibilità effettiva del liquido nelle condizioni di esercizio, soprattutto per acque a bassa conducibilità o miscele variabili.
Qual è la differenza tra misuratore magnetico e Coriolis?
Il magnetico misura la portata volumetrica di liquidi conduttivi. Il Coriolis misura direttamente la portata massica e può essere impiegato anche con fluidi non conduttivi, entro i limiti del modello. La scelta dipende dal fluido, dalla grandezza richiesta e dalle condizioni di processo.
Qual è la precisione e da cosa dipende?
L’accuratezza va verificata sulla scheda del modello e nel campo di portata richiesto. Conducibilità, corretto dimensionamento, riempimento del tubo e installazione influiscono sulla qualità della misura; un singolo valore percentuale non descrive tutte le condizioni operative.
Il misuratore funziona con olio, gas o vapore?
La tecnologia elettromagnetica non è adatta a gas o vapore e richiede liquidi sufficientemente conduttivi. Per oli non conduttivi e altri fluidi incompatibili occorre valutare una tecnologia diversa in base ai dati del processo.
Quali dati servono per un preventivo?
Indica liquido e composizione, conducibilità se nota, portate minima e massima, pressione, temperatura, DN e attacchi. Aggiungi segnali richiesti, alimentazione, condizioni ambientali ed eventuali requisiti di certificazione.
Hai bisogno di supporto nella scelta?
Il nostro team tecnico ti aiuta a individuare il misuratore magnetico più adatto al tuo processo, con preventivo personalizzato e tempi di risposta rapidi.
In G.M. Consulting S.a.s. troverai
Offerte rapide, grazie al nostro database consolidato nel tempo
Ricerca personalizzata per trovare il prodotto adatto alle esigenze del cliente
Servizio in campo per start-up e manutenzione
Richiedi preventivo
Per individuare il misuratore elettromagnetico adatto, indica nel messaggio liquido, portata minima e massima, pressione, temperatura, DN e attacchi della tubazione. Aggiungi la conducibilità, se nota, e il modello da sostituire, se presente.
