Misuratori di portata a turbina
Misuratori di portata a turbina Metri per liquidi e gas

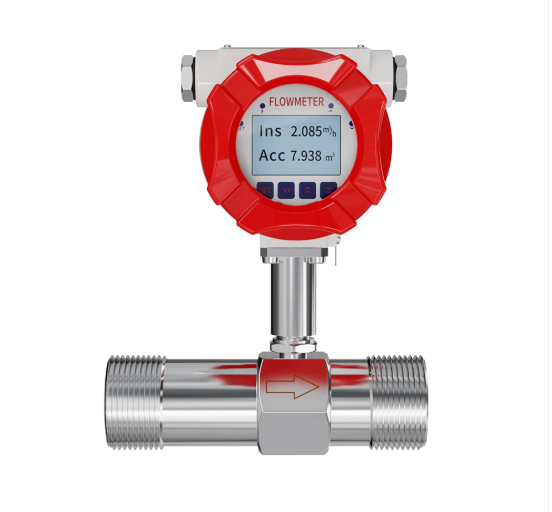

I misuratori di portata a turbina misurano la portata volumetrica attraverso la rotazione di un rotore investito dal fluido. G.M. Consulting propone le serie Metri IC-LTM per liquidi, IC-GTM per gas e IC-HBT per liquidi in processi igienici.
La scelta dipende da portata, viscosità, pressione, temperatura e connessioni. Ti supportiamo nella definizione della configurazione, dal sensore con uscita in mV al sistema con modulo a impulsi, uscita analogica o display, secondo la serie selezionata.
GTM · Gas
HBT · Processi igienici
Come funziona la misura a turbina
Il fluido mette in rotazione le pale del rotore. Nel campo di misura previsto, la velocità di rotazione è proporzionale alla portata volumetrica. Nella serie industriale Metri, un pick-up magnetico rileva il passaggio delle pale e genera il segnale utilizzato dall’elettronica per calcolare portata e volume totalizzato.
Viscosità, condizioni di flusso e taratura influiscono sulle prestazioni: il dimensionamento richiede i dati reali dell’applicazione.
Confronto tra le serie Metri LTM, GTM e HBT
Le caratteristiche riportate si riferiscono alle rispettive serie e non sono automaticamente combinabili in un unico strumento. La configurazione finale va confermata in offerta.
| Serie | Impiego | Caratteristiche principali |
|---|---|---|

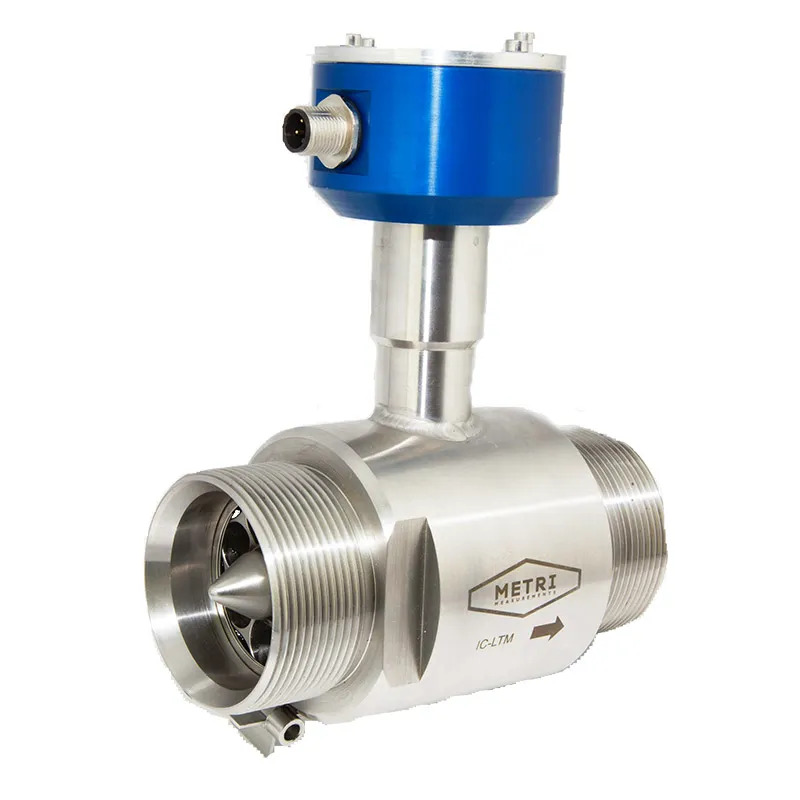

| IC-LTM | Liquidi industriali compatibili: acqua, prodotti chimici, idrocarburi, oli minerali e alcoli. | Corpo standard inox 316; connessioni filettate o flangiate. Campi di portata specifici per ciascuna taglia. |
| IC-GTM | Gas compatibili con i materiali della configurazione. | Versione dedicata ai gas. Pressione e densità influiscono sul campo di misura utilizzabile. |
| IC-HBT | Liquidi puliti in processi alimentari, birrari e farmaceutici. | Costruzione inox 316, connessioni Tri Clamp o RJT, elettrolucidatura opzionale e pulizia CIP. |
Metri IC-LTM: caratteristiche per liquidi industriali
La serie LTM comprende diverse taglie e campi di misura. La brochure riporta un rapporto standard di portata di 10:1; campi estesi sono previsti per alcune configurazioni e richiedono una verifica dell’applicazione.
| Caratteristica | Dati della serie IC-LTM |
|---|---|
| Materiali | Corpo standard in acciaio inox 316 e rotore standard in inox 431. Materiali alternativi e cuscinetti da selezionare in base al fluido. |
| Temperatura del sensore | Standard: da −40 a +230 °C. Opzione alta temperatura: da −40 a +350 °C, esclusa l’opzione ATEX nella brochure. Verificare separatamente i limiti dell’elettronica. |
| Pressione | Per corpi filettati standard da 15 a 80 mm: fino a 250 bar; opzioni da 400 bar e superiori su richiesta. Per i flangiati, limite secondo classe della flangia e temperatura. |
| Linearità | Inferiore a ±0,5% della lettura nel campo lineare; inferiore a ±0,25% in un campo selezionato, per viscosità 1–5 cSt, nelle condizioni indicate dal costruttore. |
| Ripetibilità | Da ±0,02% a ±0,05% nelle condizioni specificate e nel campo di viscosità operativo. |
| Viscosità | DN6: massimo 10 cSt. Per taglie maggiori, la brochure indica la possibilità di compensazione fino a 100 cSt, da valutare sull’applicazione. |
| Connessioni | Filettate BSP e flangiate DIN/ANSI. Classi indicate: PN16, PN40, PN100 e ANSI 150, 300, 600 RF; altre connessioni su richiesta. |
| Segnali e visualizzazione | Bobina a riluttanza variabile con uscita mV; moduli a impulsi o 4–20 mA; trasmettitori/display compatti o remoti secondo configurazione. |
Campi di portata standard IC-LTM
Valori di riferimento su acqua a 20 °C. Ogni riga identifica un diverso codice di taglia: l’intervallo complessivo della gamma non è il campo di misura di un singolo strumento.
| Codice taglia | Dimensione indicata | Portata standard (m³/h) |
|---|---|---|
| 006A | 6 mm | 0,028–0,28 |
| 006B | 6 mm | 0,055–0,55 |
| 012A | 12 mm | 0,11–1,1 |
| 016A | 16 mm | 0,22–2,2 |
| 016B | 16 mm | 0,4–4 |
| 020A | 20 mm | 0,8–8 |
| 025A | 25 mm | 1,6–16 |
| 040A | 40 mm | 3,4–34 |
| 050A | 50 mm | 6,8–68 |
| 080A | 80 mm | 13,5–135 |
| 100A | 100 mm | 27–270 |
| 150A | 150 mm | 55–550 |
Metri IC-HBT: turbina per applicazioni igieniche
La serie HBT è progettata per la misura di liquidi puliti in processi igienici. La scheda cita acqua, oli vegetali, prodotti alimentari e aceti, con applicazioni di dosaggio, scarico autobotti e riempimento fusti.
- Connessioni igieniche Tri Clamp o RJT, secondo taglia.
- Parti bagnate lavorate da materiale pieno in acciaio inox; costruzione indicata in inox 316.
- Finitura standard lavorata oppure elettrolucidatura opzionale.
- Pulizia CIP e pulizia con vapore a bassa pressione, da definire secondo le condizioni ammesse per la configurazione.
- Bobina mV, modulo a impulsi NPN/PNP, modulo analogico o trasmettitore/display da specificare.
- Montaggio compatto o remoto; la scheda indica una distanza massima di 3 m per la versione remota.
Portata, connessioni, pressione e temperatura devono essere confermate per la HBT selezionata. I limiti della serie LTM non vanno applicati alla serie igienica.
Metri IC-GTM: versione dedicata ai gas
La GTM è la serie a turbina per gas descritta nella brochure Metri. La scelta richiede composizione, pressione, temperatura e portata alle condizioni operative. La densità del gas influenza il campo utilizzabile: a pressioni inferiori, la brochure segnala una riduzione del rapporto tra portata massima e minima.
Per richiedere una GTM, indica se la portata è espressa in m³/h effettivi oppure in Nm³/h o Sm³/h, specificando le condizioni di riferimento. Campo di misura, limiti termici e approvazioni vanno confermati per la configurazione richiesta.
Installazione e manutenzione della serie LTM
La brochure LTM prevede installazione orizzontale oppure verticale con flusso ascendente, sempre a tubo pieno. Raccomanda almeno 10 diametri di tratto rettilineo a monte e 5 a valle; curve, valvole e altri disturbi possono richiedere distanze maggiori.
Il rotore e i cuscinetti sono componenti in movimento: pulizia del fluido, eventuale filtrazione e verifiche periodiche vanno definiti in base al servizio. Per la HBT, considerare anche la procedura di pulizia del processo igienico.
Vuoi confrontare altre tecnologie? Consulta la categoria misuratori di portata oppure la pagina dei misuratori elettromagnetici per liquidi conduttivi.
Domande frequenti
Quale serie Metri scegliere: LTM, GTM o HBT?
LTM è la serie industriale per liquidi, GTM è dedicata ai gas e HBT ai liquidi in processi igienici. La selezione dipende anche da portata, materiali, pressione, temperatura e connessioni.
La turbina può misurare liquidi non conduttivi?
Sì, la serie LTM comprende applicazioni su idrocarburi, oli minerali e alcoli compatibili con i materiali. La misura non richiede conducibilità elettrica, ma viscosità e condizioni del fluido devono rientrare nei limiti della configurazione.
La temperatura di 350 °C vale per tutte le versioni?
No. Per la LTM è un’opzione alta temperatura del sensore, che la brochure esclude dalla versione ATEX. Non è un limite valido per HBT né per l’elettronica collegata.
Quali uscite sono disponibili?
La serie industriale prevede il sensore con bobina mV, moduli a impulsi o analogici 4–20 mA e trasmettitori/display. Per HBT sono indicati bobina, modulo NPN/PNP, modulo analogico o display. Alimentazione e funzioni vanno definite nella configurazione.
Sono disponibili versioni ATEX?
I documenti Metri prevedono opzioni ATEX. Marcatura, classe di temperatura e compatibilità tra sensore ed elettronica devono essere confermate sulla documentazione della versione proposta; l’opzione LTM ad alta temperatura è esclusa dall’ATEX nella brochure.
Quali dati servono per richiedere un preventivo?
Invia fluido e composizione, portate minima e massima, viscosità alla temperatura di esercizio, pressione, temperatura, dimensione e connessioni della tubazione. Aggiungi segnali, alimentazione ed eventuali requisiti igienici o per area classificata.
Ti aiutiamo a configurare il misuratore Metri
Invia i dati del processo per confrontare taglie, connessioni, materiali e uscite e ricevere un preventivo.
