Misuratori di portata Vortex
Misuratori di portata

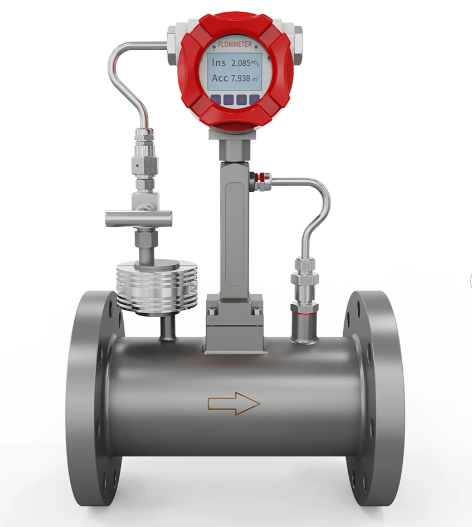

Misuratori di portata Vortex per gas, vapore e liquidi industriali
Strumenti affidabili e versatili per la misura volumetrica e massica di vapore saturo, vapore surriscaldato, gas e liquidi. In particolare, sono disponibili da DN 15 a DN 300, con temperatura di processo fino a 240 °C e pressione fino a 100 bar.
Grazie al sensore di temperatura integrato e all’opzione di compensazione di pressione, il misuratore Vortex consente inoltre il calcolo diretto di portata massica ed energia. Di conseguenza, un unico dispositivo sostituisce sensori separati, riducendo i costi e migliorando l’accuratezza complessiva del punto di misura.
DN 15 – DN 300
fino a 240 °C · 100 bar
T + P integrati
SIL2 · ATEX · HART
Come funziona
Il misuratore Vortex sfrutta il principio di Von Kármán: un corpo tozzo (bluff body) inserito nella tubazione genera vortici alternati a valle. La frequenza di questi vortici è quindi direttamente proporzionale alla velocità del fluido.
Di conseguenza, un sensore piezoelettrico rileva le oscillazioni di pressione e il trasmettitore calcola la portata volumetrica in tempo reale.
Grazie al sensore di temperatura integrato di serie e all’opzione di sensore di pressione, il dispositivo calcola inoltre la portata massica e l’energia — eliminando così i sensori esterni e riducendo i costi di installazione fino al 45%.
Vantaggi principali
Perché scegliere un misuratore Vortex per il tuo impianto
Non sei sicuro se il Vortex è la tecnologia giusta per il tuo fluido o la tua applicazione?
Specifiche tecniche principali
Dimensioni, condizioni operative e materiali disponibili
Diametri nominali
DN 15 – DN 300
Temperatura di processo
fino a 240 °C
Pressione di processo
fino a 100 bar
Precisione
±0,75% del valore misurato
Attacchi al processo
Flangiato · Wafer (fino DN100)
Trasmettitore
Integrato / remoto (fino 50 m)
Settori di applicazione
Principali ambiti industriali in cui viene impiegato
Grazie alla sua capacità di misurare vapore, gas e liquidi, il misuratore Vortex trova impiego in numerosi settori industriali. Di seguito i principali ambiti applicativi:
Domande frequenti
Come funziona un misuratore di portata Vortex?
Il principio si basa sul fenomeno di Von Kármán: un corpo tozzo inserito nella tubazione genera vortici alternati a valle. La frequenza di questi vortici è quindi proporzionale alla velocità del fluido. Di conseguenza, un sensore piezoelettrico rileva le oscillazioni di pressione e il trasmettitore calcola la portata volumetrica. Grazie al sensore di temperatura integrato, il dispositivo misura inoltre portata massica ed energia in un unico strumento.
Per quali fluidi è adatto il misuratore Vortex?
È adatto a gas secchi e umidi, vapore saturo, vapore surriscaldato, liquidi e acqua calda. In particolare, è la tecnologia preferita per la misura del vapore industriale, dove il magnetico non funziona e la turbina non è adatta ad alte temperature. Non è invece consigliato per fluidi molto viscosi, bifase o con elevato contenuto di solidi in sospensione.
Qual è la differenza tra Vortex e misuratore magnetico?
Il misuratore magnetico funziona esclusivamente con liquidi conduttivi e non è quindi adatto a gas o vapore. Il Vortex, al contrario, misura gas, vapore e liquidi, inclusi fluidi non conduttivi. Tuttavia, il magnetico non ha parti meccaniche a contatto con il fluido, risultando di conseguenza più indicato per liquidi abrasivi o con particelle in sospensione.
Il Vortex può misurare vapore e calcolare l'energia?
Sì. Grazie al sensore di temperatura integrato di serie e all’opzione di sensore di pressione, il misuratore Vortex calcola direttamente portata massica, entalpia ed energia per vapore saturo, vapore surriscaldato e acqua calda.
Questa funzione comprende inoltre il calore lordo e netto ed è particolarmente utile per sistemi di gestione energetica conformi a ISO 50001.
È certificato per aree pericolose (ATEX)?
Sì. I misuratori Vortex della gamma che trattiamo sono disponibili con certificazione ATEX e IECEx per l’uso in zone 1 e 2 (gas) e zone 21 e 22 (polveri). Sono inoltre certificati SIL2 secondo IEC 61508 e, di conseguenza, risultano idonei all’impiego in Safety Instrumented Systems (SIS) per applicazioni di sicurezza funzionale.
Qual è la precisione di un misuratore Vortex?
La precisione tipica è di ±0,75% del valore misurato per liquidi e ±1,0% per gas e vapore. Grazie alla compensazione integrata di pressione e temperatura, l’accuratezza del sistema complessivo migliora significativamente rispetto all’utilizzo di sensori separati, arrivando a ±1,5% sul punto di misura. La precisione effettiva dipende inoltre dalle condizioni di installazione e dalla corretta scelta del DN.
Hai bisogno di supporto nella scelta?
Il nostro team tecnico ti aiuta a individuare il misuratore Vortex più adatto al tuo processo. Inoltre, offriamo preventivo personalizzato e tempi di risposta rapidi.
